三片式鍛鋼球閥沿垂直于兩個閥座閥通道軸線的橫截面將閥體分為三部分。整個閥沿閥桿的中心軸對稱。主要用于切割和分配。然后更改中游的方向。其大的樞軸結構可確保在高壓下準確的球中心位置，并確保出色的閥門操作性能。標準閥座采用彈簧結構，將閥座推入球中，從而確保在進口和出口處具有出色的雙向密封性能。排水閥可將閥體的腔體排放到外部。樞軸采用防噴保護結構，可有x防止泄漏。軸承的低摩擦系數使扭矩z小化，并且更容易打開和關閉閥門。閥桿和閥體有x。與抗靜電接地裝置的良好接觸。具有性能優良，可靠性高，適用范圍廣，價格合理的優點。三片式鍛鋼球閥適用于化工，石油，冶金和其他行業，以及含有硫化氫介質，許多雜質和嚴重腐蝕的長距離t然氣管道。
三片式SW鍛鋼球閥
產品名稱：三片式鍛鋼球閥
產品口徑：DN6-50
產品壓力：1.0-32.0Mpa
三片式SW鍛鋼球閥適用標準：
1）三片式SW鍛鋼球閥承插焊根據：ANSI B16.11;JB/T1751
2）三片式SW鍛鋼球閥螺紋端根據：ANSI B16.11;JB/T1751
3）三片式SW鍛鋼球閥對焊端根據：ANSI B16.25;JB/T12224
4）三片式SW鍛鋼球閥法蘭端根據：ANSI B16.5;JB79

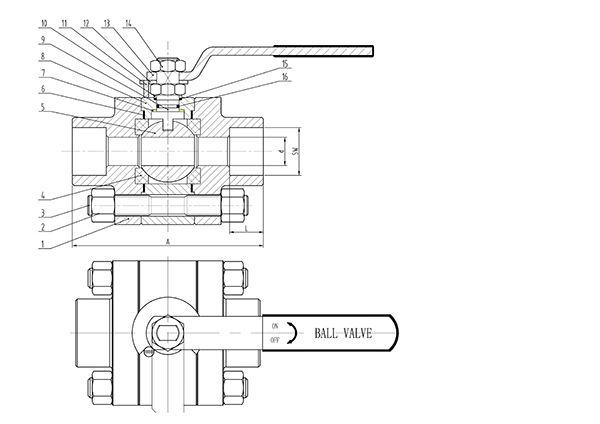

三片式SW鍛鋼球閥結構圖
三片式SW鍛鋼球閥主要零件材質表
序號 | 零件名稱 | 材質 | |
1 | 閥體 | A105 | A304 |
2 | 密封圈 | APTFE & PEEK | |
3 | 球體 | F6 | F304 |
4 | 閥桿 | 410 | 304 |
5 | O型圈 | VITON | |
6 | 墊片 | PTFE | |
7 | 螺栓 | B7 | B8 |
8 | 螺母 | 2H | 8 |
9 | 薄型螺母 | 8 | |
